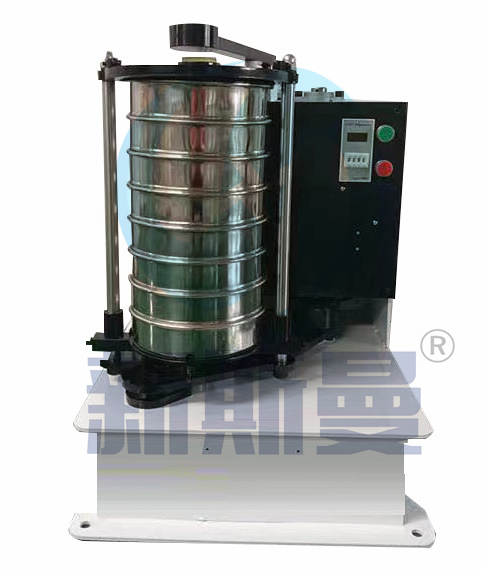

振动拍击筛检验筛

推荐产品:
配套服务:
支持定制
物流配送
免费安装
使用培训
咨询热线:15537323577

  作用与原理:

  我公司生产的标准拍击式振动实验筛机(同步带式),工作参数符合国家标准、配合试验筛、分样筛使用可对冶金、化工、磨料、超硬材料、饲料、食品、医药等行业的粉体材料进行筛分生产、检验。

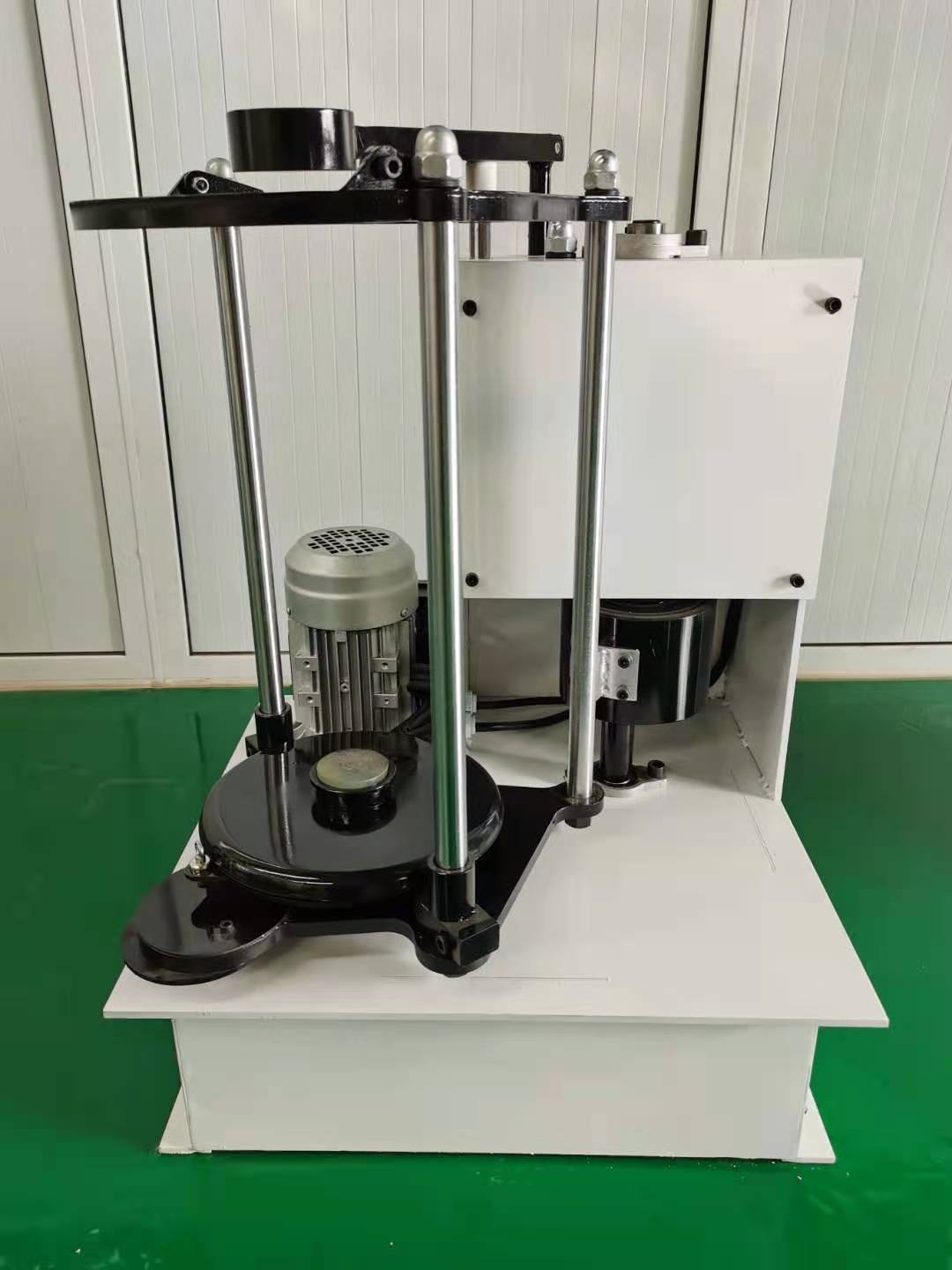

IMG_20210319_143906

  工作原理:

  电机带动齿轮通过同步带传动到主轴上,经齿轮变速后主轴按要求的转速转动,主轴带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后顶杆齿轮通过凸轮顶击顶杆,顶杆使拍锤上下拍击试验筛上盖,使得试验筛、分样筛中的物料往复和上下振动,使小于试验筛的筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。20191128190726_2010268463

  特点:

  1)传动准确,一致性好:由于采用齿轮带动同步带传动,转速比准确,不会产生一般三角带的掉速现象(三角带有3%的掉速率),使每一次相同时间下的筛分运动相一致(齿轮的传动比准确率99.99%),同时设备安装数字定时器,设定好时间后到时自动停机,保证检验或生产的一致性要求。

  2)寿命长、维修、维护成本低:由于两齿轮没有直接接触不会磨损,同步带与齿轮的接触适应性好寿命长,维修时只需更换同步带,同时偏心轮组采用了整体方式,再次安装准确方便,转动部分采用轴承(标准件),不易磨损,成本低,易更换。降低了维修的技术要求和成本。

  3)筛分效率高,这种筛分方式使筛分时同时具备往复和拍击振动两种运动,不会堵塞筛网,下料快,筛分彻底。

  4)洁净:由于采用的这种传动方式不需加油,降低了维护成本和保护环境,对生产环境要求洁净十分有利。

  使用行业用途分析:

  广泛应用于食品、医药、化工、磨料、颜料、矿山、冶金、地质、陶瓷、国防等行业的科研单位、实验室、检验室、生产控制等对固体、粉体、浆液料等物料的检验、筛分、分级、粒度分析、杂物含量分析等。特别是用于金刚石等超硬材料生产筛分。

  使用方法:

  注意1.220V单相电机出厂前已经调好方向。

  2.设备运转前须固定。固定采用底脚螺栓固定,可采用膨胀螺丝将设备固定在水泥地面上。

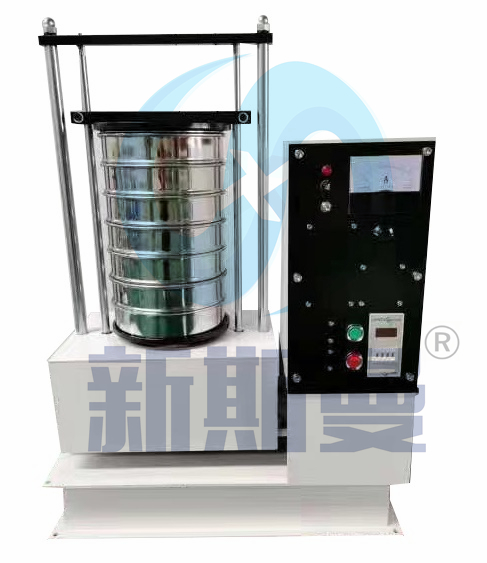

  3.安装试验筛。客户可以根据自己的需要,加装1-7层试验筛。具体方法是:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,放下捶铁后,定好时间即可开机。

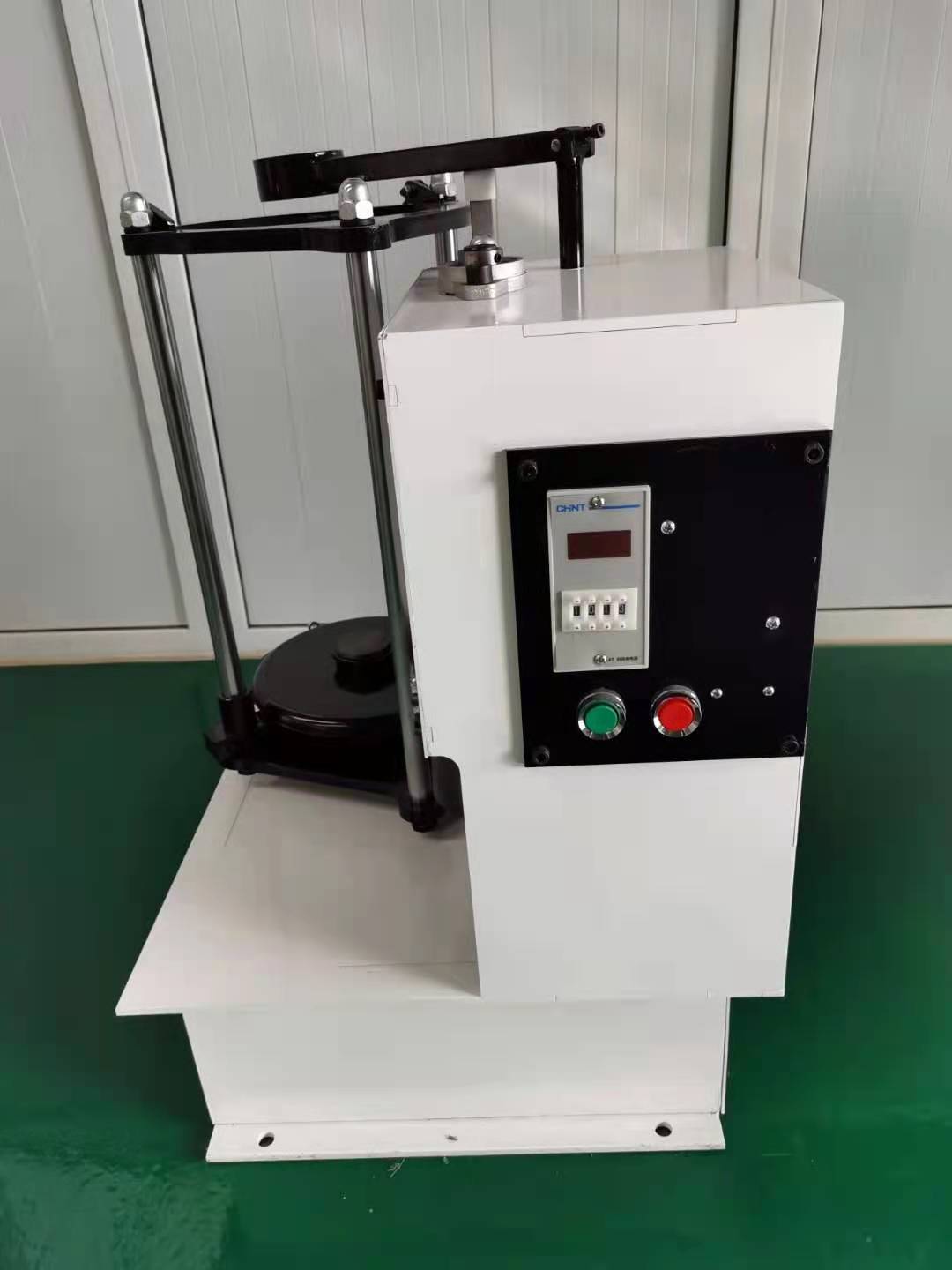

  4.设备带有定时装备,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。

  5.设备拍击高度出厂前已调好,

  6.上下滑板,加油嘴等应定期加油。

  7.每月定期检查,加油。

  8.安装请打底脚螺丝。

  切记!带电不能调时间,停机后再调。

  易损件mmexport1616126457202

技术参数

序号

名称

数值

单位

1

可放筛子直径

200

MM

2

加装筛子层数

1-7

3

摇摆次数

290±10

次/分钟

4

拍击次数

156±10

次/分钟

5

往复次数

25

MM

6

拍击高度

38±6

MM

7

功率

550

W

8

电压

220

V

9

外形尺寸(单座)

H500*L500*W730

MM

10

筛机重量

70

公斤

  注:本厂产品所有技术资料,尺寸以实物为准。

  各部件名称:


序号

名称

备注

1

捶铁


2

顶杆


3

偏心轮


4

电机


5

电机齿轮


6

同步带


7

箱体


8

下滑板


9

托盘
