产品概述：

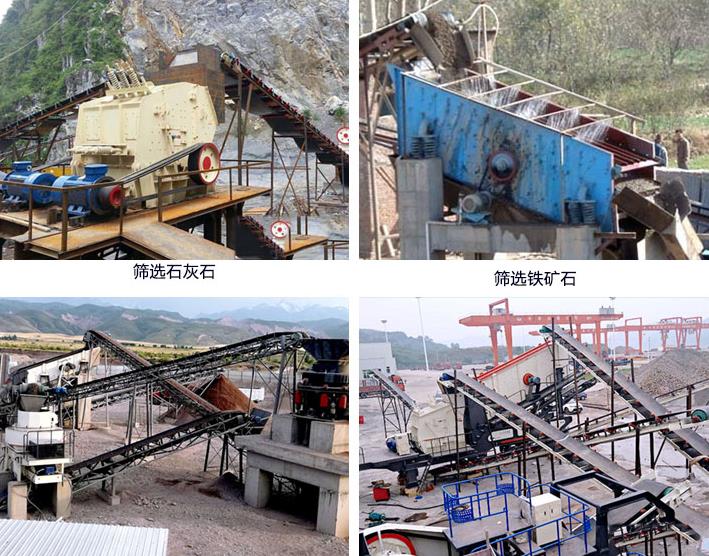

　　YA系列圆振动筛是一种经典、通用且已标准化的筛分设备。该系列筛分机箱运动轨迹为圆，根据用途有轻型和重型之分，筛机筛面有单层和双层两种结构形式，可应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。YA圆振动筛筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构，利用普通电机外拖动振动器使筛体沿激振力方向作周期限性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。

工作原理：

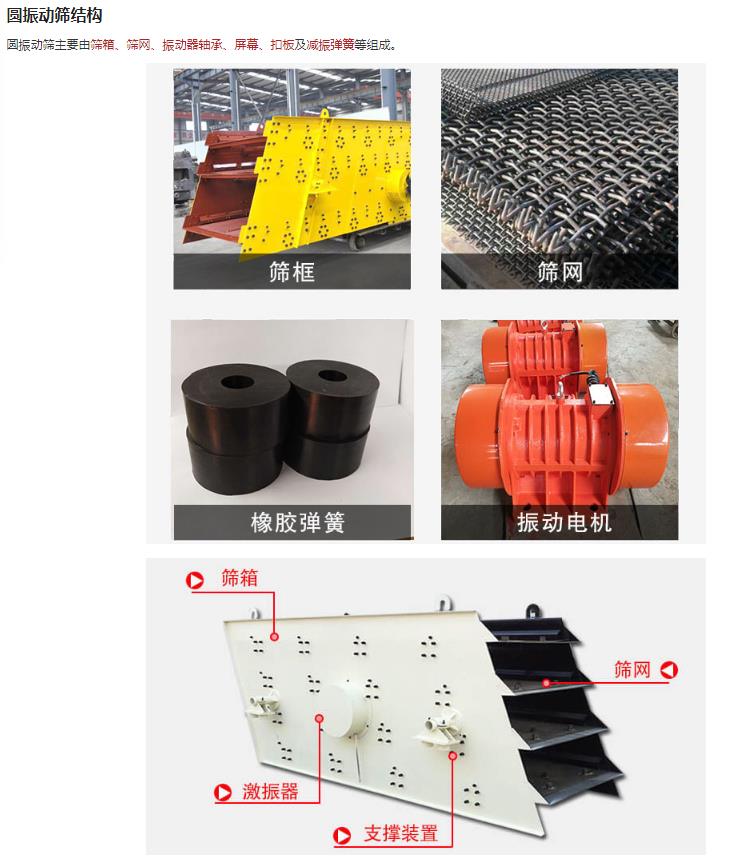

　　该系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。如用户无特殊要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足筛分效率高、寿命长、不堵孔的要求。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧，出可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。YA系列圆振动筛引进国外技术制造，具有筛分效率高、结构科学合理、整机强度和刚度高以及运行平稳、坚固耐用、噪音低、维修方便等特点。

　　根据用户不同需求，该系列筛机可选配金属丝编织网、棒条、铸造、焊接、冲孔等多种形式的筛面，以满足不同行业需求。

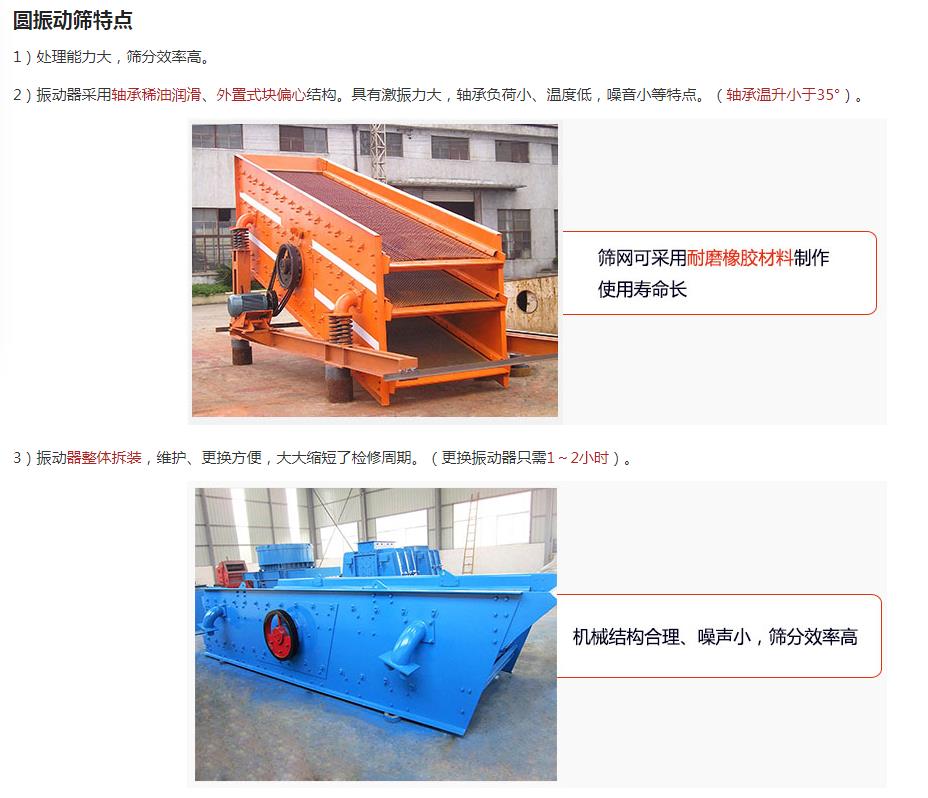

　　产品特点

　　1.环槽铆钉联接、结构先进，坚固耐用。

　　2.采用轮胎联轴器，柔性连接，运转平稳。

　　3.采筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。

　　4.结构先进、采用块偏心作为激振力，激振力强、电耗低、噪音小。

　　5.采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理棒。

　　6.振动器采用大游隙轴承，稀油润滑、噪声低、寿命长。另部件通用性强，维修方便。

　　7.多种筛分辅助配置，更多地理解客户个性化的筛分需求，满足不同行业的需求，达到筛分目的。

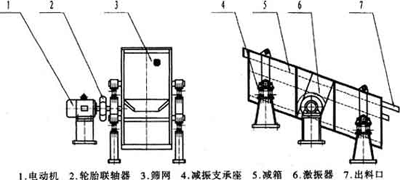

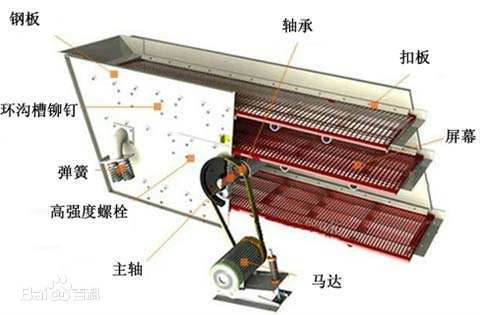

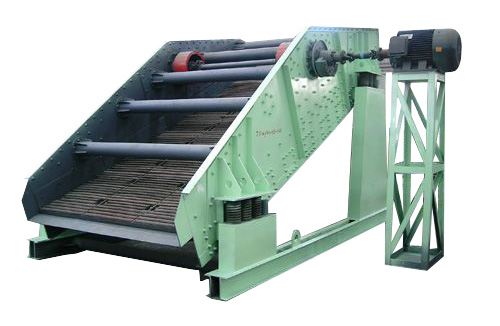

　　YA系列圆振动筛产品外形示意图:

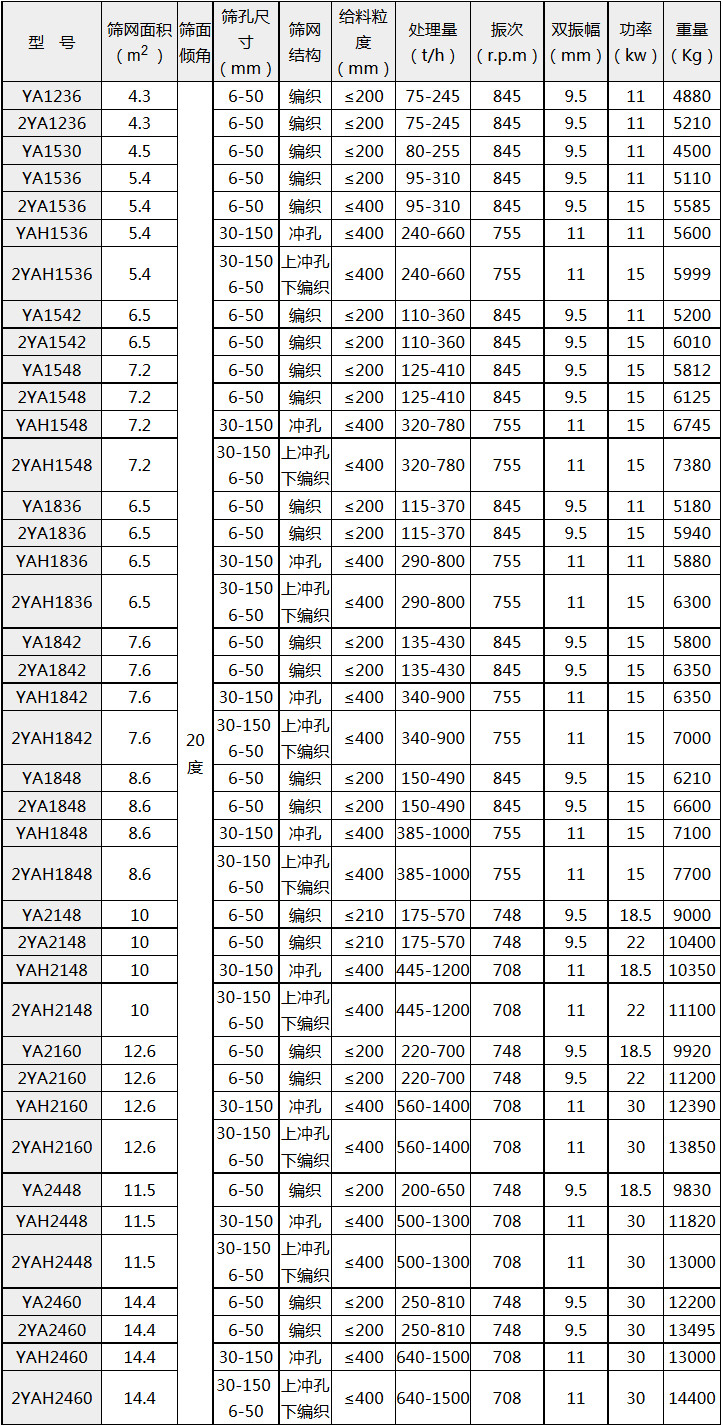

　　YA系列圆振动筛的主要技术参数:

　　YA型圆振动筛的安装与调试:

　　a、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板平面度误差≤3mm。

　　b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。

　　c、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。

　　d、调试振动器的偏心块夹角，可以调整激振力，从而调整筛机振幅。

　　e、与其他障碍物间的距离不小于100mm。

　　YA型圆振动筛的使用与维护:

　　a、筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固一次。

　　b、筛机空载运行时间为4-6小时，要求筛体平稳，无横摆及异常声音，激振器轴承温度≤75oC。

　　c、空转运行后，应将各部位螺栓重新紧固一次。

　　d、正常运转后，定期检查各紧固件螺栓紧固情况。

　　e、经常检查易损件，对已损坏或失去弹性的减振弹簧要及时更换。

　　筛网发生松裂或磨损，应及时紧固或更换。

　　振源的调整、使用和维护，请参照振源使用说明书。(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。

　　f、停车前应先停止给料，待筛面物料走完后再停车。

　　YA系列圆振动筛选用须知：

　　1、圆振动筛筛机分单层和双层，并有轻型和重型之分。

　　2、筛网结构有编织闯、冲孔筛板。如果选用铁签式筛板可按要求设计。

　　3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时，应按要求设计。

　　4、电动机可安装在左侧或右侧，无特殊要求按安装图安装、供贷。

　　5、给科箱为选择件，用户如有要求，可供给料箱。

　　6、在选用时如有改变筛面倾角的要求，可另行设计。

　　7、基础螺拴由用户自备。
