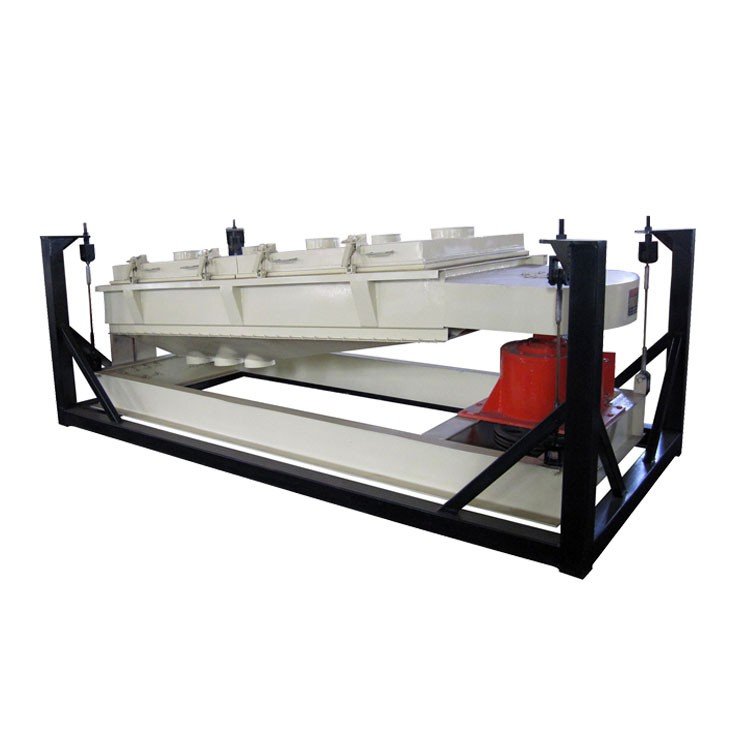

  平面回转(旋)筛

  应用范围:食品,化工,矿物,塑料,回收,其它。典型应用:粮食筛分,尿素筛分,复合肥筛分,磷酸二铵筛分,硅合金筛分,陶粒筛分,纯碱筛分,芒硝筛分,石墨筛分,PVC成品粉末筛分,活性炭筛分,碳化硅筛分,磨料筛分,焊剂筛分,木片筛分,烟草筛分,茶叶筛分等

  适用物料:橡胶颗粒,尿素,饲料,粮食等物料

  进料粒度:按需生产

  处理能力:不同型号有不同的处理量

  平面回转筛是一种主要应用在橡胶颗粒,重碱,尿素,陶粒,氧化锆,还原铁钛粉,饲料,粮食,食品添加剂,制糖行业,化工,塑料,矿业等多种行业中原料及成品的筛选分级时需要筛分产量大,占地面积小的高产值不同于振动筛的一种筛机。随着市场上循环经济的发展,在废旧塑料行业中的筛分和筛选也逐渐增多,该型号的筛机也可针对破碎或是粉碎后的料进行粒度分级筛选。

平面回转筛

平面回转筛

  平面回转筛的特点:

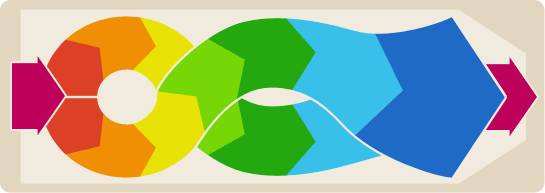

  1、平面回旋筛物料运动轨迹是“s”型,因此与同筛分面积的直线振动筛相比,筛分产量大一倍之多。

  2、多种进料模式:全封闭结构,在筛分精细粉末时粉末不飞扬,保护生产现场环境;而敞开式的结构适合颗粒度大的物料筛分,方便观察投料情况以及物料在筛面上的运动状态。

  3、物料在筛面是做的水平往复运动,动力源是普通电机加减速机,因此几乎没有受到振动,故不会破坏物料的原有结构,适合多种物料的筛分和筛选。

  4、采用万向基座,保证设备平衡运转,也可以根据客户现场采用吊挂式结构,另外该设备也可以设计多层筛分多可达四层。

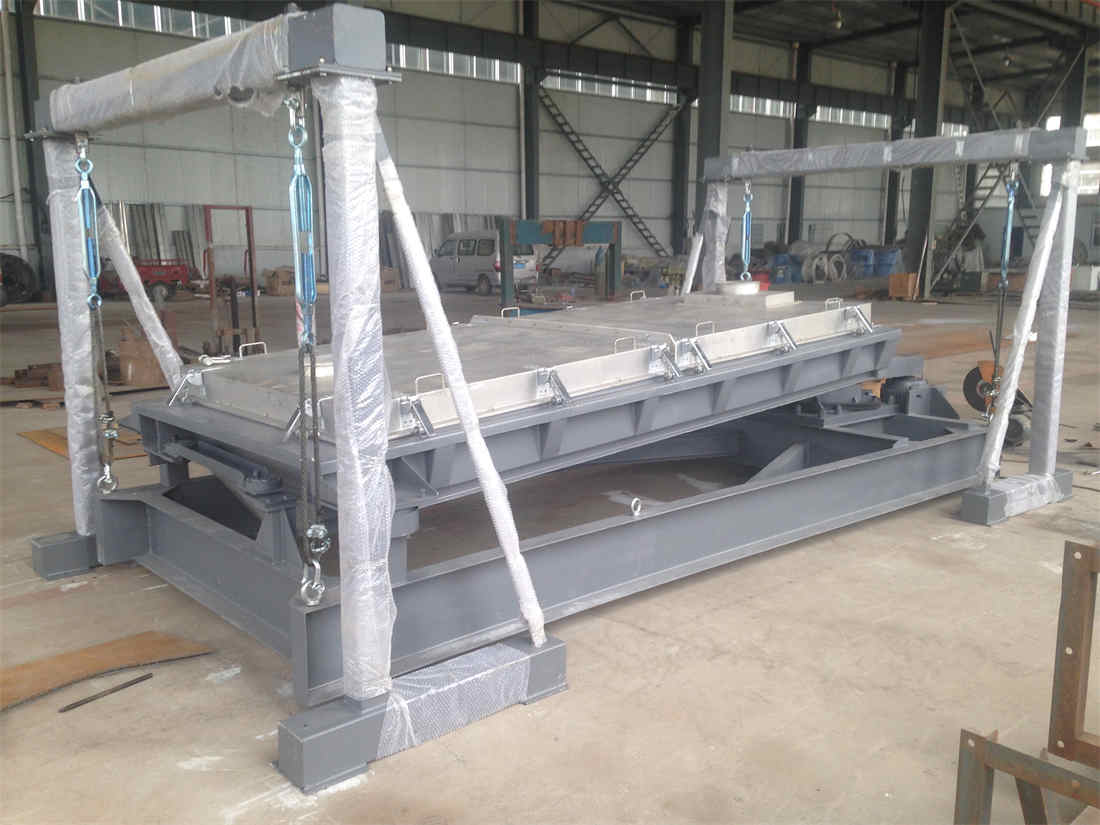

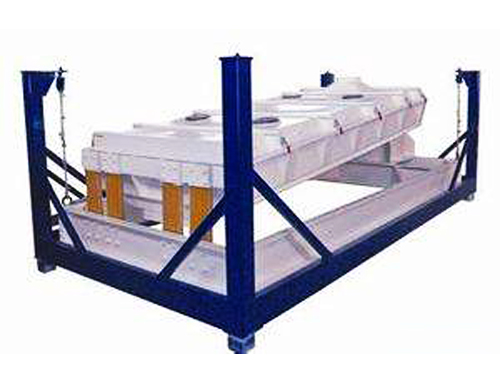

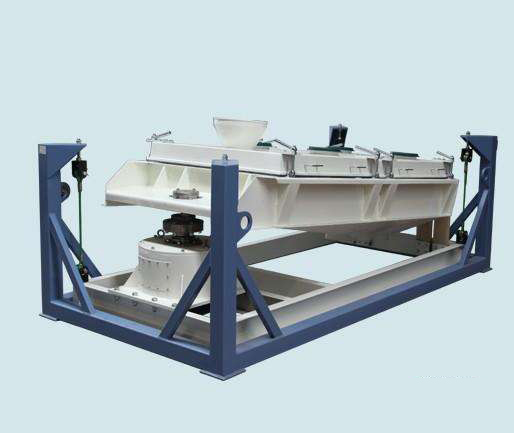

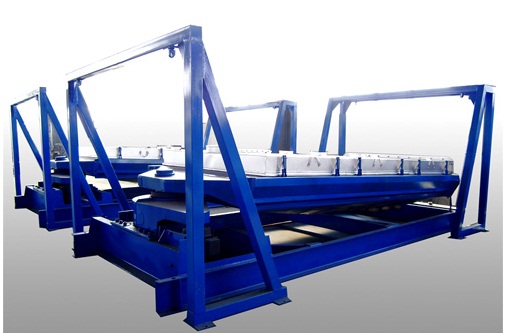

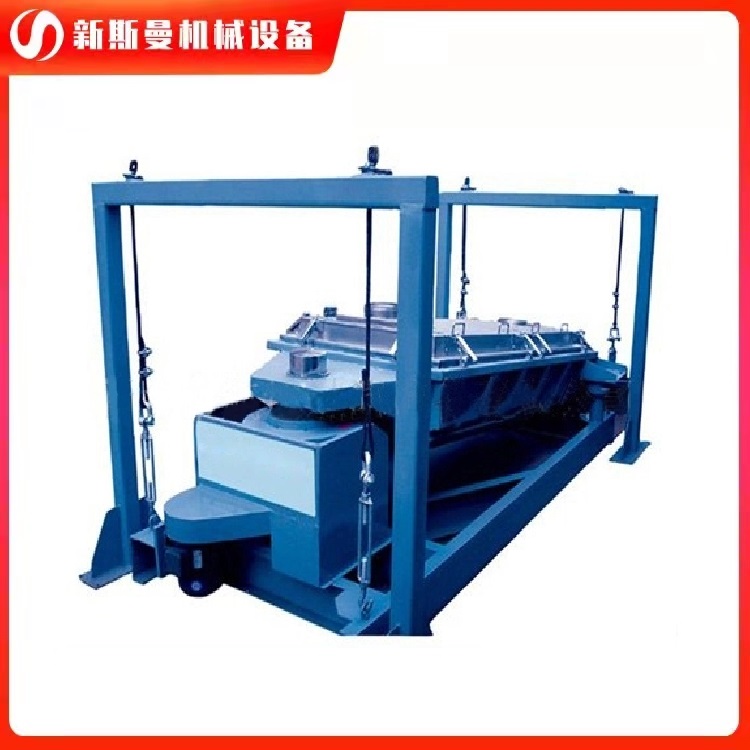

不同样式的平面回转筛

不同样式的平面回转筛

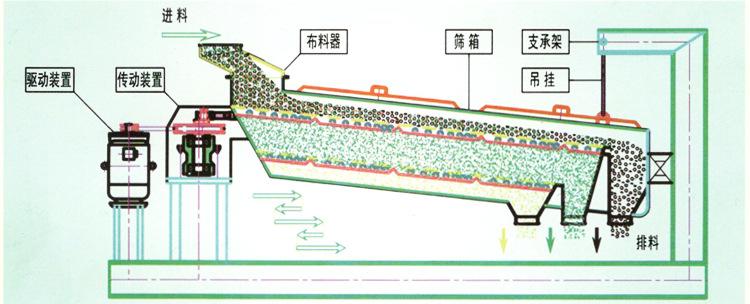

  平面回转筛的工作原理

  平面回转筛又叫往复筛,其驱动装置所产生的振动力是绕定轴方向呈一定规律变化的惯性力,筛机启动后,筛箱在这一惯性力的作用下作前后往复运动,带动筛面作圆周性的周期摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,期间小于筛孔的物料透过筛孔落入下层筛箱中,成为筛下物,而大于筛孔的物料则在筛面上走过”S”弯后,在排料口排出,终完成筛分工作。

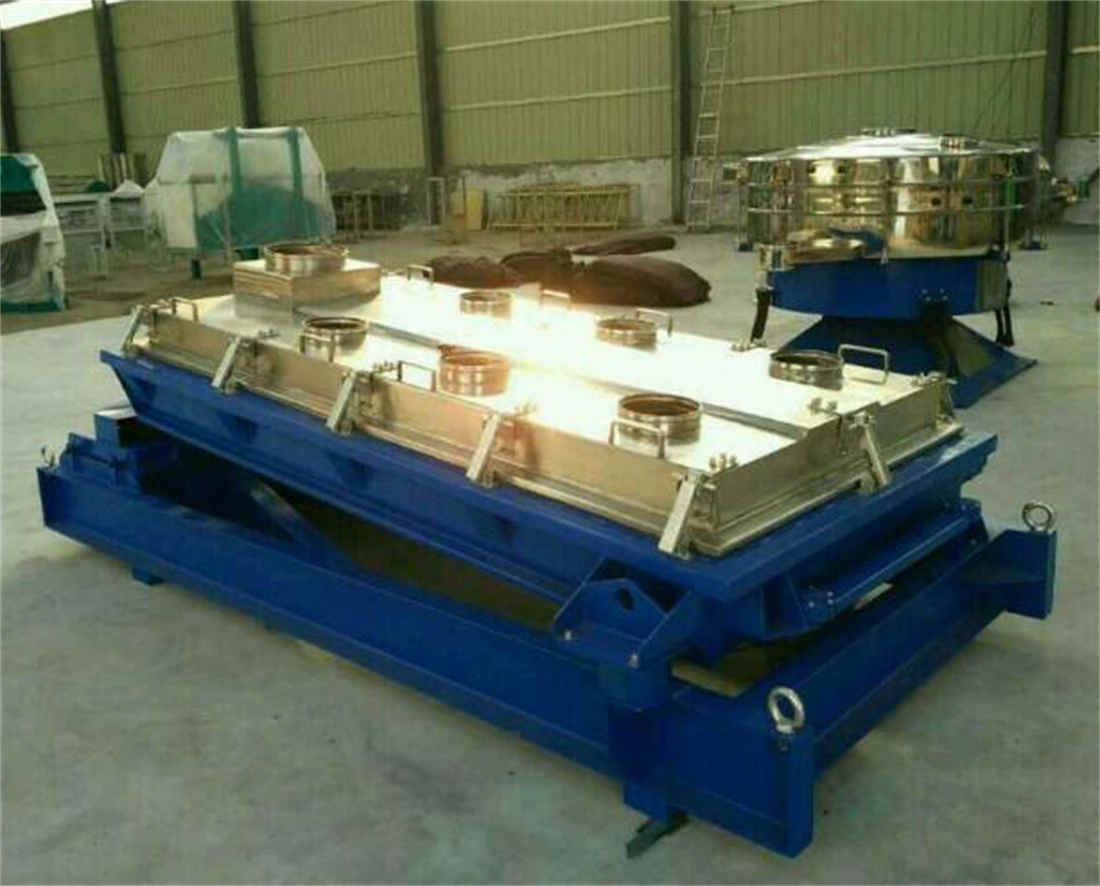

平面回旋筛细节

  平面回转筛细节

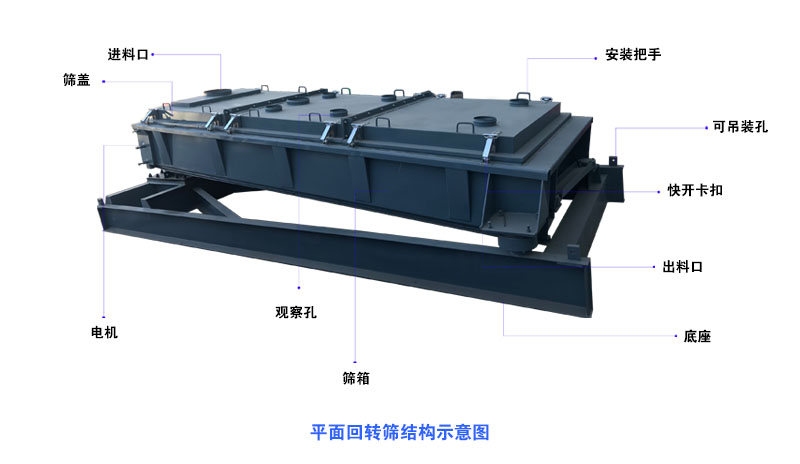

  平面回旋筛的结构构成

  平面回旋筛主要是由筛箱,密封盖,驱动装置,支撑架以及减振装置等组件构成。

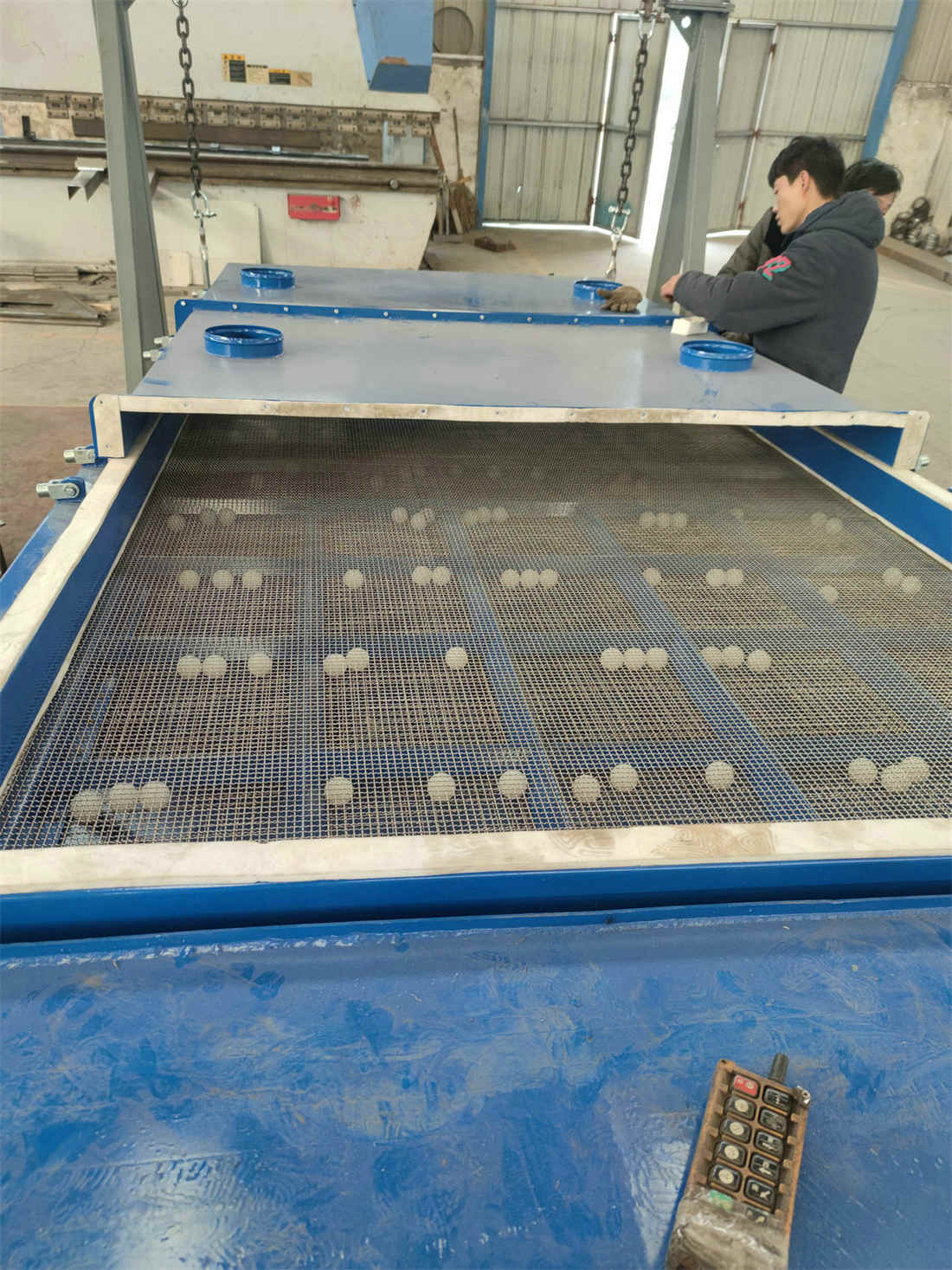

  筛箱:筛箱主要包括筛框,筛网,筛格,弹簧卡和弹跳球等组成,其中筛框和直线振动筛筛框差不多都可以分为木质网架和不锈钢网架两种,根据物料的筛分情况可以在网架内放置弹跳球。

  密封盖:密封盖一般为钢质结构一方面对筛箱起到密封作用,另一方面对筛框起到压紧作用,在密封盖上可以开四个观察窗,用来随时观察物料的运行状况。

  驱动装置:包括驱动器,电动机,锁紧套,万向轴,锁紧螺母,止动垫圈和锥套等组件组成。锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。
