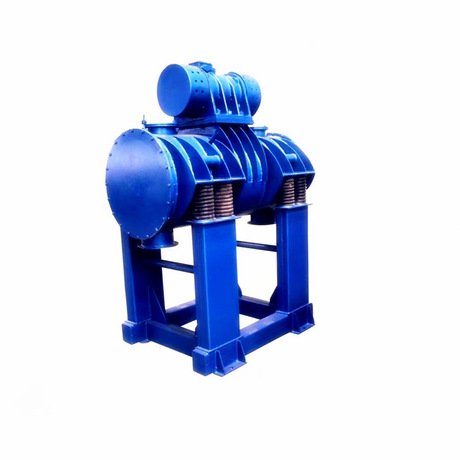

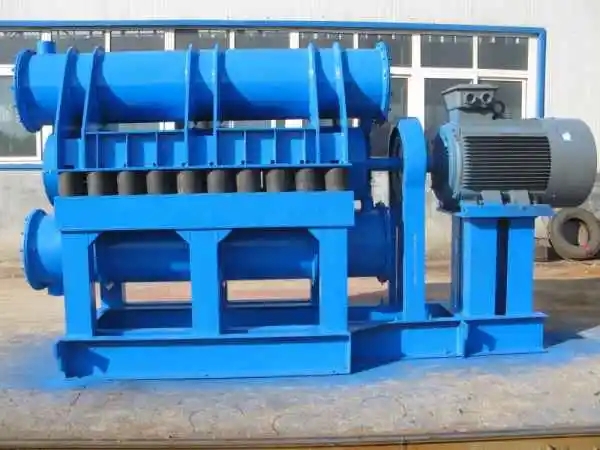

振动磨

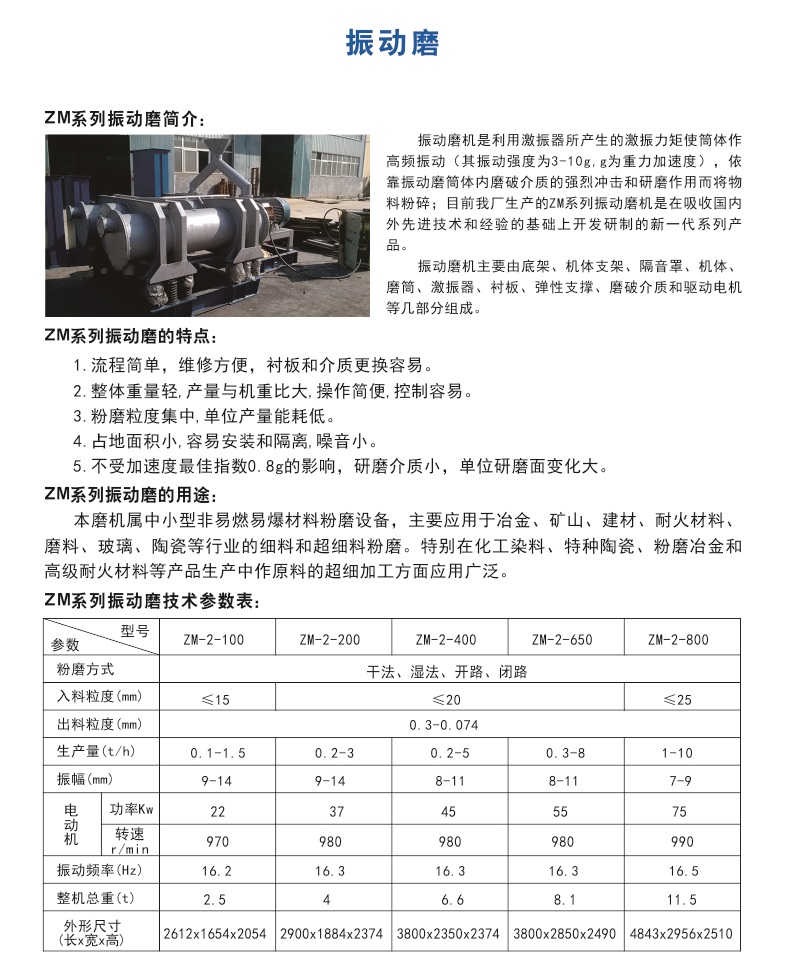

ZM系列振动磨是一种新型的高效制粉设备,有单筒式、双筒式和三筒式三种结构型式,其中2ZM系列振动磨运用范围最为广泛。

  • 一种新型的高效制粉设备

  • 结构型式


单筒式、双筒式和三筒式

振动磨是利用圆筒的高频振动,筒中的钢球或钢棒介质依靠惯性力冲击物料,介质冲击物料时的加速度可达10g-15g,因此具有结构紧凑、体积小、重量轻、能耗低、产量高、粉磨粒度集中、流程简化、操作简单、维修方便、衬板介质更换容易等优点,可广泛用于冶金、建材、矿山、耐火、化工、玻璃、陶瓷、石墨等行业制粉。

工作原理


ZM系列振动磨为双圆筒结构。由电动机通过挠性联轴器和万向联轴器带动激振器的轴旋转,激振器的轴上带有偏心块,由于带偏心块轴的旋转使双圆筒做近似的圆振动。筒体内充填研磨介质(钢球或钢棒)和待粉磨物料,物料既可从上圆筒的进料口进入,上圆筒内粉磨完毕的物料流入下圆筒继续粉磨,最后从下圆筒的出料口排出,即单进单出;物料也可同时进入上下圆筒进行粉磨,然后同时排出,即双进双出或双进四出。筒体做圆振动时,筒内的介质和物料在筒内翻转,互相冲击,这种有规律的翻转、冲击和介质的自转,使物料在短时间内得到粉碎,并达到理想的粉碎效果。

双圆筒依靠联接板固定成一体,联接板上同时固定着激振器,且激振器需通水冷却,双圆筒由隔振弹簧支承,弹簧支座固定在不参振的底架上。圆筒筒体由外筒、内衬筒和端盖组成。内衬筒是可更换的,由耐磨材料制成。 ZM系列振动磨的激振器由四组主副偏心块组成,调整副偏心块和主偏心块的相位角,可改变激振力的大小,从而达到调整振幅大小的目的,振动磨双振幅的近似值可以从振幅标示牌上读出。圆筒内的粉磨介质有钢球或钢棒两种。相同直径和级配的情况下,钢棒做介质时的产率要高于钢球做介质时的产率。因为用钢球做介质时,要达到同样的粉状粒度,粉磨时间较长,但钢球做介质时能达到更细的粒度。振动磨常用介质为Φ16-Φ36mm的钢棒,钢棒应经过渗碳和淬火,表面硬度应达到HRC55以上。入料粒度>15mm时取较大直径,入料粒度<15mm时取较小直径,并采用两种不同直径钢棒的混合级配较好。

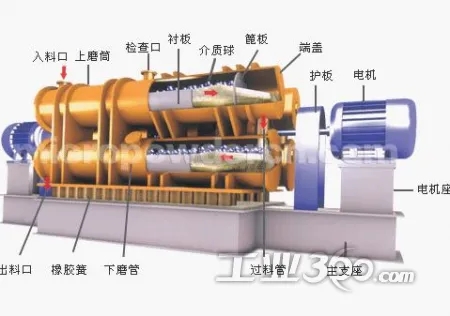

振动磨机主要由底架、机体支架、隔音罩、机体、磨筒、激振器、衬板、弹性职称、磨破介质和驱动电机等几部分组成。

结构特点


1.底架和机体支架通过弹性支撑把机体弹性托起,并保持驱动电机与振动主体挠性联接距离不变。

2.隔音罩用来阻隔磨机工作时发出的噪音,以减少噪音对整个工作区的影响。

3.机体上紧固有磨筒,并装配有激振器。

4.磨筒是磨机振磨的工作体,用以盛装磨破介质和研磨物。

5.激振器用以把电机的转动力矩转化为磨机的周期振动。

6.衬板紧贴于磨筒内壁,用以保护磨筒,在磨筒内振磨物料时,同时对磨筒内壁也有较大磨损,在磨筒内装置易于更换的衬板,可提高整机的使用寿命。

7.弹性支撑用以使磨机机体处于弹性状态,并基本隔绝机体振动时对底座的振动冲击。

8.磨破介质是磨机的研磨主题,用以对物料的冲击研磨。

9.驱动电机,给磨机振磨提供能量
