产品概述：

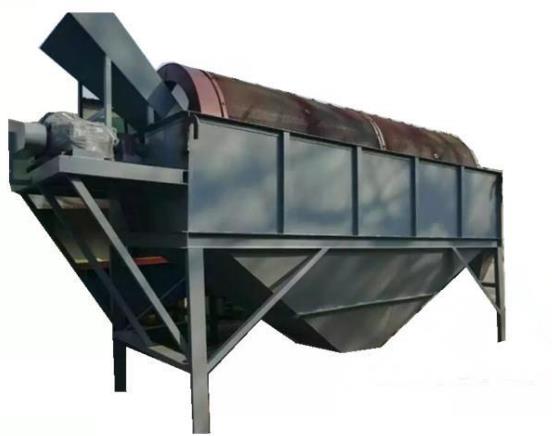

滚筒筛也称为圆筒筛、转筒筛、滚筒筛分机、筛分设备等，新斯曼滚筒筛是根据物料的颗粒大小进行分级处理的一种设备，常用在中、细粒物料的分级筛分，以提高物料的质量。根据不同分级要求，滚筒筛分机级数一般从细到粗为多节，筒体呈倾斜放置，筒体被防尘密封罩罩住，生产过程中几乎无粉尘和噪音污染。广泛用于矿山、建材、公路、能源、化工、耐火材料、砂场石料等行业的产品分级以及煤，焦炭，白灰，砂金矿等粘湿物料的筛选，使产品结构更匀整，以满足生产需要。由于滚筒筛的使用范围比较广泛，所需筛分的物料材质不同，其内部构造和设计原理也得根据不同的应用改变，新斯曼机械设备有限公在设计滚筒筛方面有着20多年的实践经验，对不同的客户需求都可以根据需要让客户少走弯路、是产品达到满意的效果。

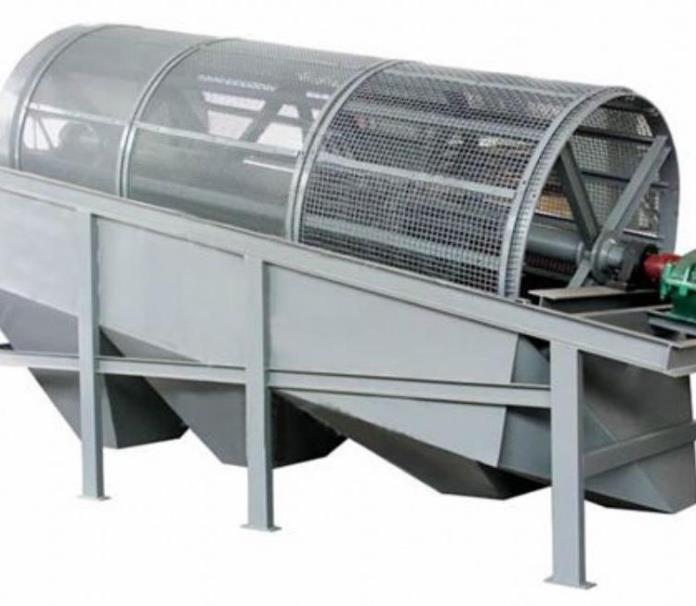

滚筒筛也叫滚筒筛沙机，滚筒筛分机，它的主体部分是筛分筒，有若干个圆型状沙王组成，过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出，以此来完成物料的分级筛选。

滚筒筛有梳型清筛装置，在筛分过程可通过梳型清筛机构与筛分筒的相对运动，达到对筛体不间断清理的效果，使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果，60-200目筛网，动力0.75-3KW，产量：500-1500KG／小时。

滚筒筛原理

当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。

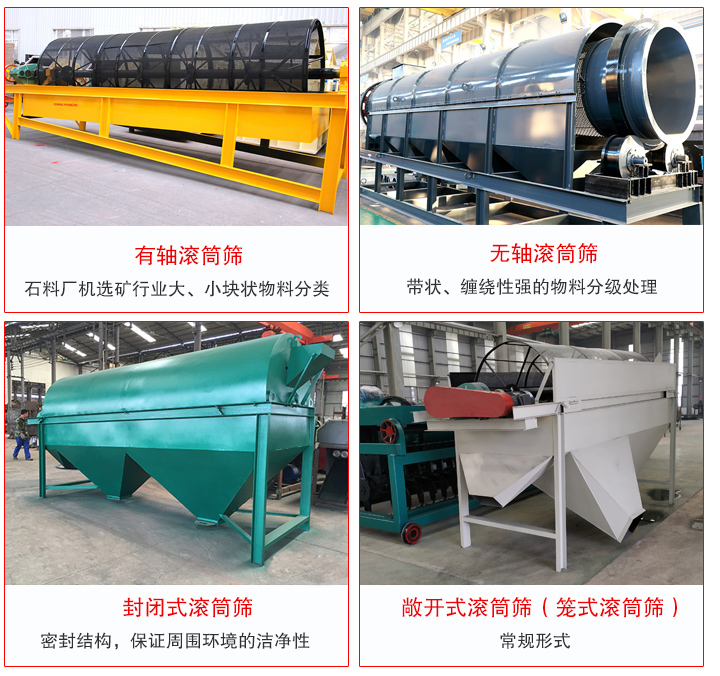

滚筒筛分类

1、根据有无中心轴结构进行分类

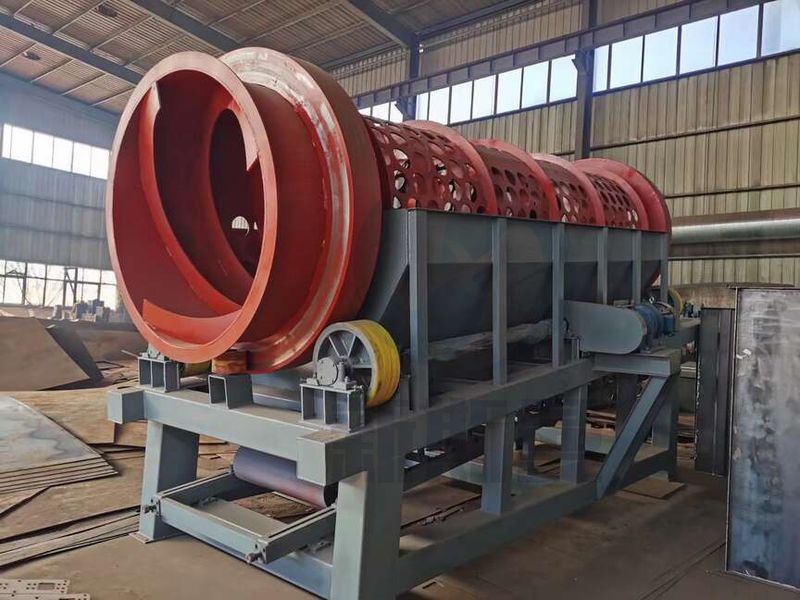

有轴的滚筒筛可以筛分颗粒状，粉体，板结块状的物料，而无轴滚筒筛采用无轴设计，可以对易缠绕、体积较大、有大的冲击量的物料的筛分与筛选，产量与有轴相比会提高20%。

2、根据外形结构进行分类

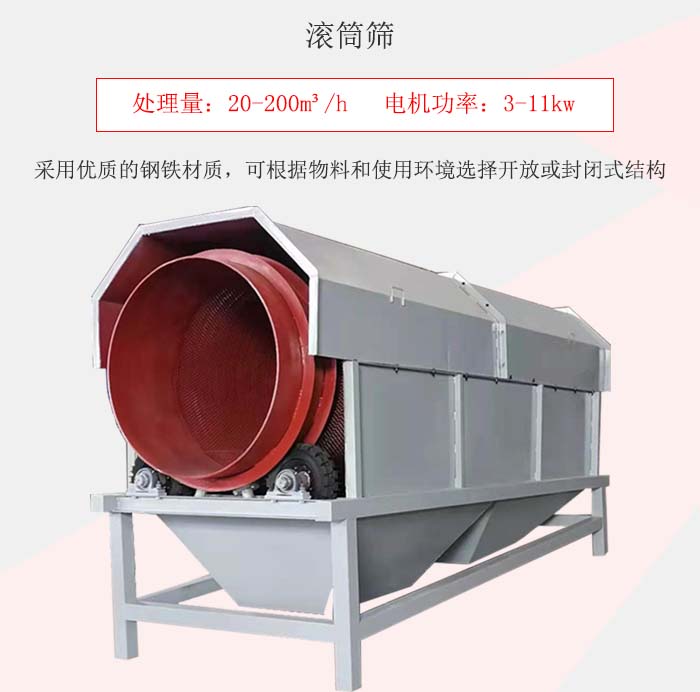

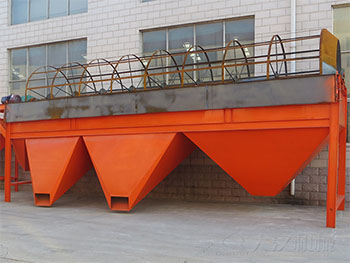

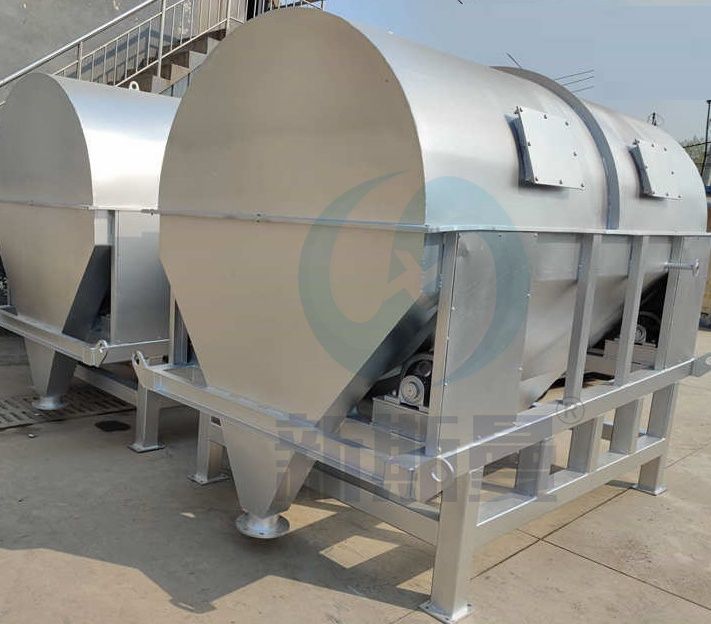

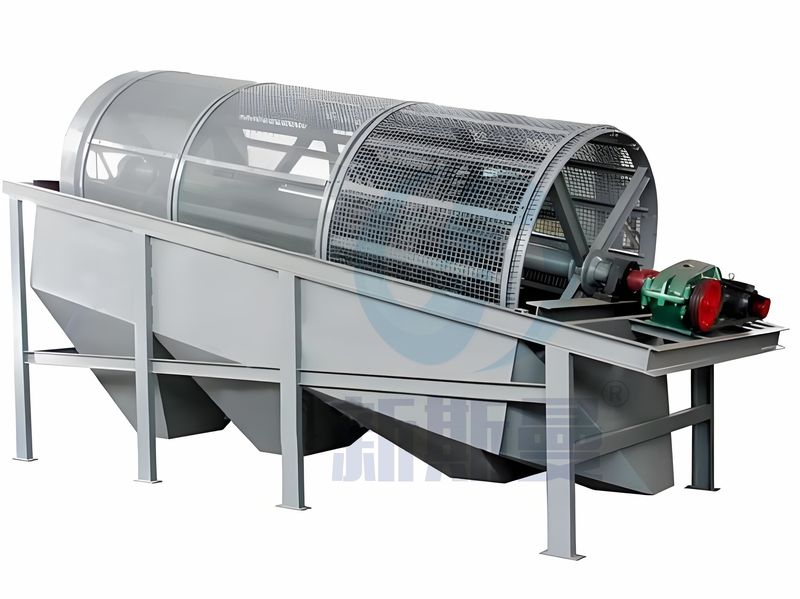

以分为封闭式与敞开式（笼式滚筒筛），封闭式的滚筒筛可以保护周围环境的干净，同时也可以保护筛分的物料不受外界环境的影响，符合环保行业的要求。

滚筒筛技术参数

注：1、外型尺寸是按筒体长计；

2、处理量是按大孔径计算；

3、倾斜角度和每节长度视物料不同而不同；

4、质量按筒体长且使用编织网时计；

5、物料大块所占比例不超过10%。

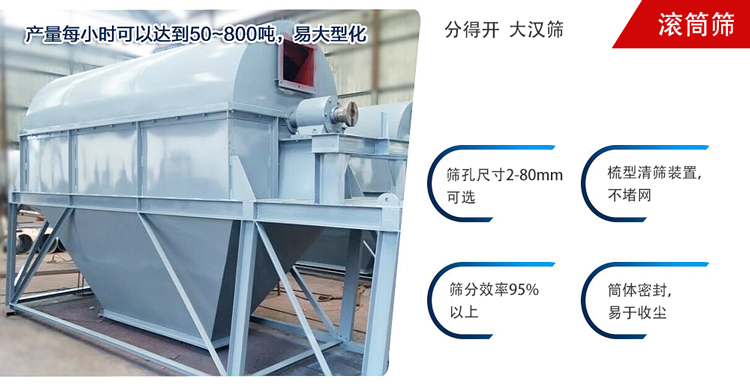

滚筒筛性能特点

1、采用旋转式筛分方法，物料在滚筒内不断翻转滚动，有效减少了筛网堵塞现象。

2、筛筒直径为1000-2200mm，筛筒长度为1500-6500mm，产量为每小时50-800吨。

3、安装倾斜角小，不易堵塞，主要用于用于粉状物料的分级，在作业过程中，筛滤效果好，筛分效率高达95％以上。

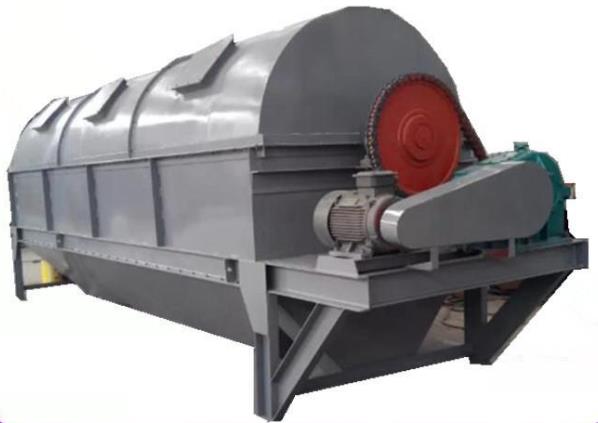

4、整个筛分筒可以用密封隔离罩所密封，清除了筛分过程中的粉尘飞扬，块状分溅等现象，避免了对工作环境的污染。

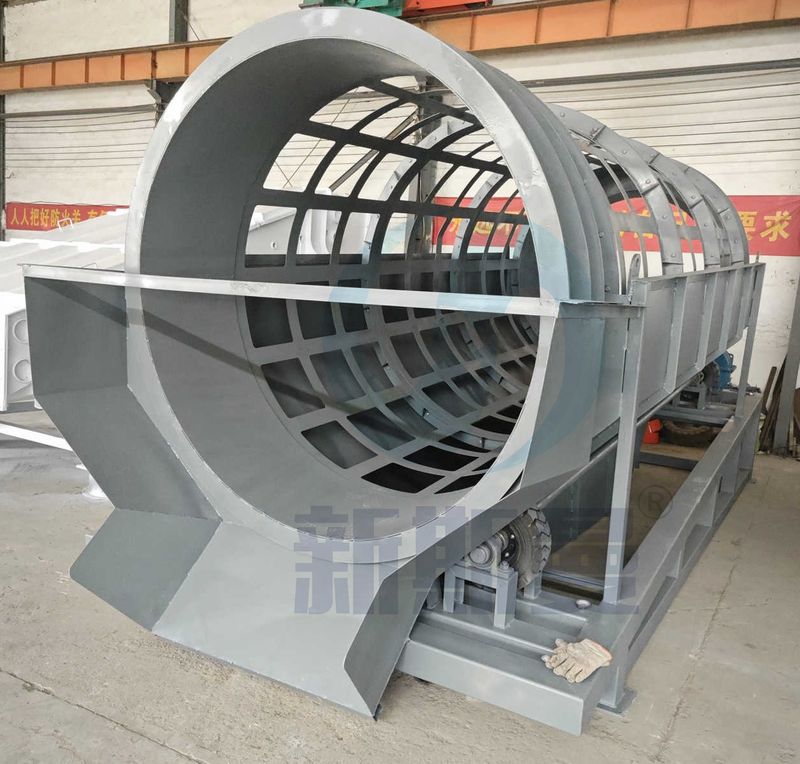

5、滚筒筛筛网是由若干个圆环状扁钢组成，规格为16mm×12mm，其截面积远远大于其它分离设备筛网的筛条截面积故而使用寿命得到提高。

6、物料与旋转筛网所产生的噪音完全由密封防尘罩隔离，使噪音无法传递到设备外部，从而降低了设备噪音。

滚筒筛结构图纸

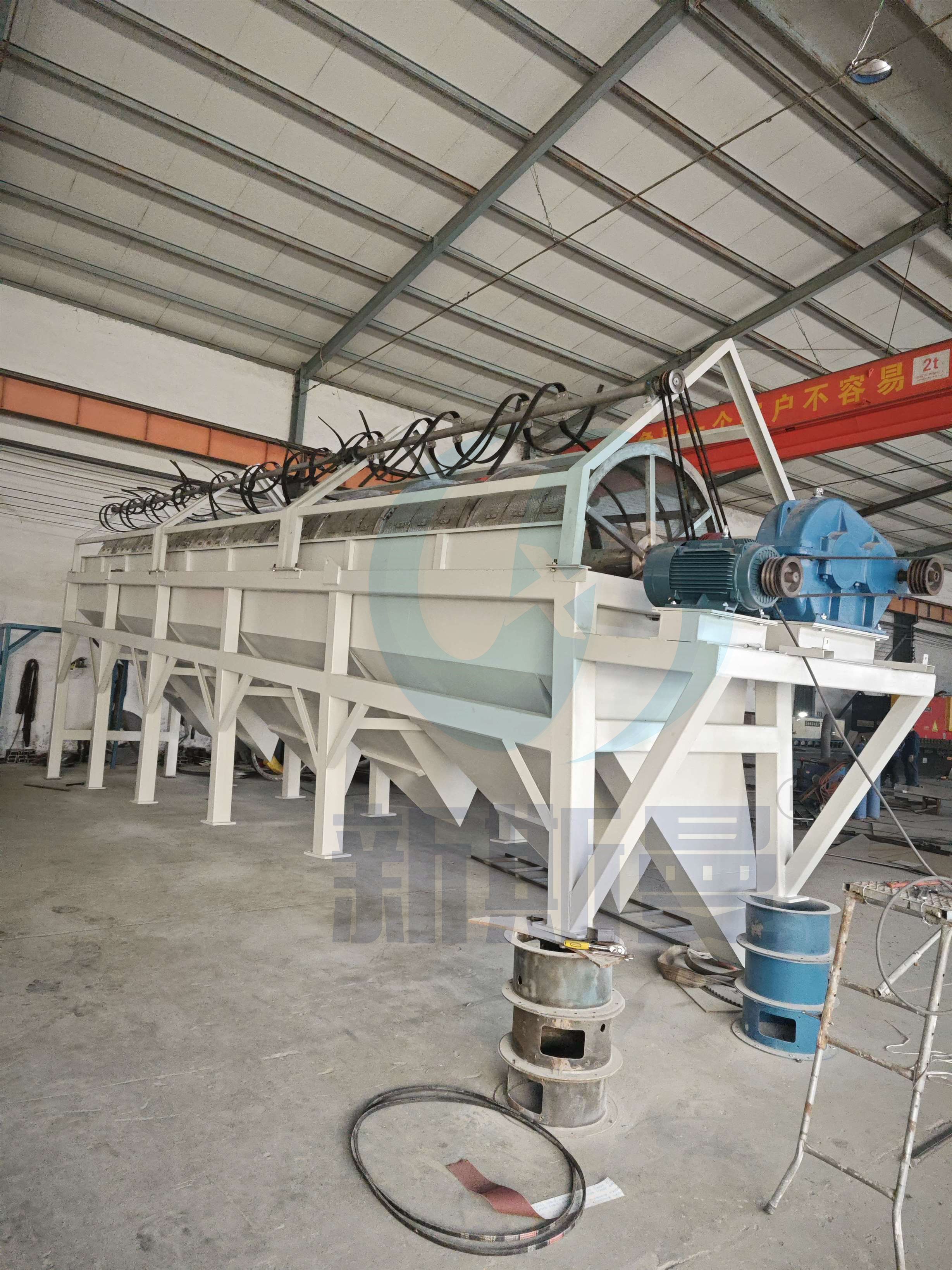

滚筒筛主要由电机、减速机、滚筒装置、机架、密封盖、进出料口等部分组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。

滚筒筛和振动筛的优缺点对比

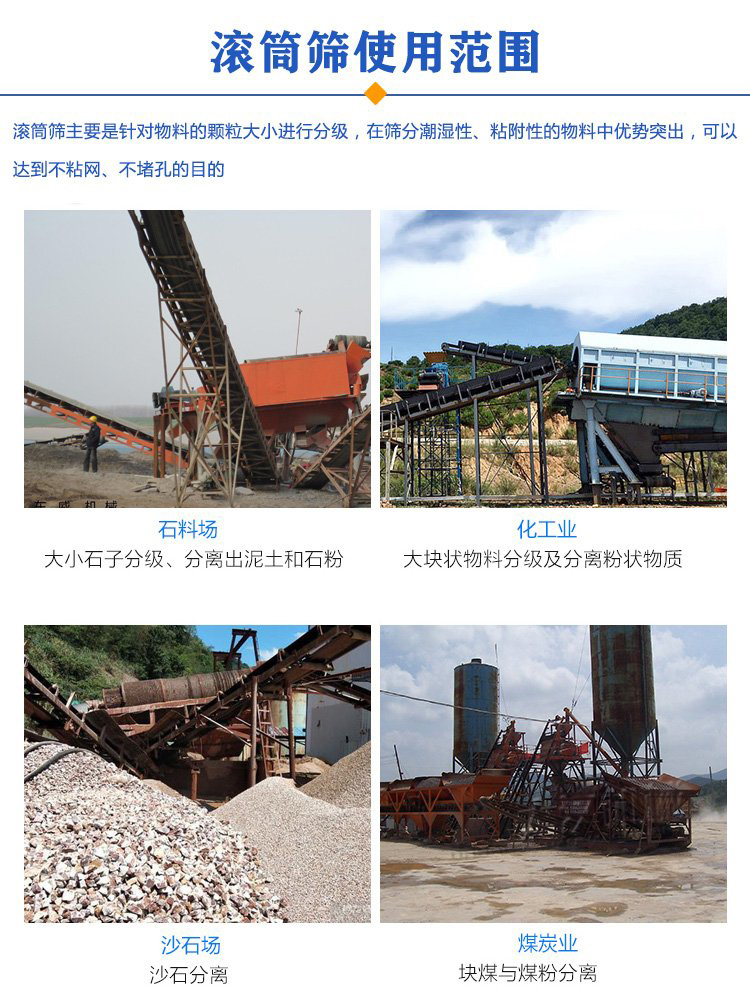

滚筒筛适用范围

滚筒筛物料的颗粒大小进行分级处理，广泛应用于电力、矿山、冶金、建材，化工等生产行业。

1、石料场中用于大小石子分级以及分离出泥土和石粉。

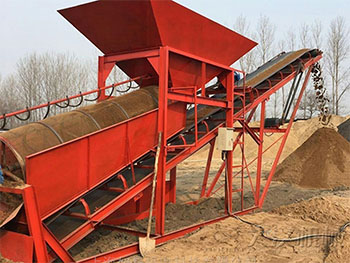

2、沙石场中用于沙石分离。

3、煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。

4、化工行业、选矿行业用于大小块状物分级及分离粉状物质。

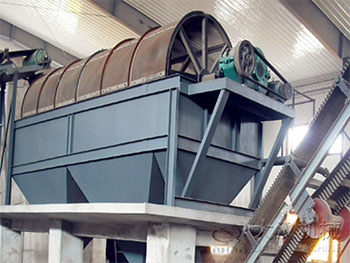

滚筒筛客户案例
