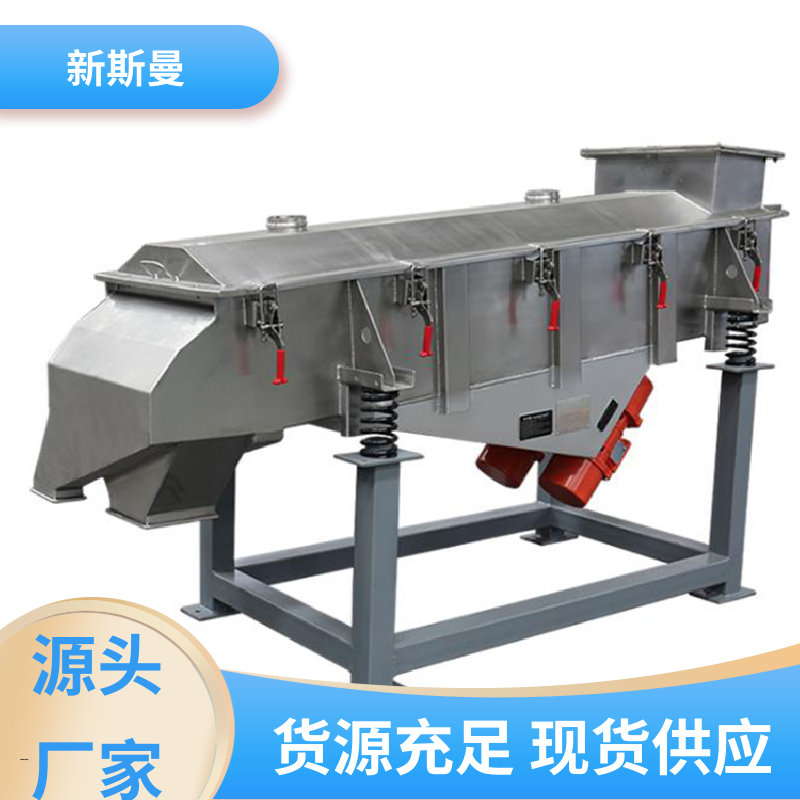

直线振动筛

一、结构部件

主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机:(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧:阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。

7、支架:由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。

二、使用说明

特点

1、筛机设计，精巧和容易装配，一人即可操作筛机。

2、独和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。。

3、独特之筛网结构设计，方便和快速更换筛网 (只需3到5分钟) ，此外此种设计允许使用各种筛网 (尼龙、特种龙、PP网)。

4、其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间 之生产过程可降低诸多成本。

作用

基本原理系借电机轴上下端所安装的重锤(不平蘅重锤)，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

电机使用说明:

电机满足下列条件时，能连续输出额定激振力。

1、振动加速度:不超过7g(g:重力加速度)

2、环境温度:不超过40℃

3、海拔:不超过1000m

4、电源频率:50Hz

5、海拔:不超过1000m

6、温升:小于80K(电阻法)

安装维护

安装前的准备

1、检查电机标牌是否与要求相符。

2、检查电机表面有无损坏、变形。

3、检查电机各紧固件，谨防松动。

4、检查电源，是否缺相，并空载运行5分钟。

5、检查是否转动灵活，若有异常，应排除。

6、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。

安装与调整

1、电机应紧固在安装面上，安装面必须光滑、平整。

2、电机可水平安装。

3、激振力的调整。

4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。

5、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定

使用与维修

1、本机应装设电气保护装置。

2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。

3、当电机旋转方向不符合要求时，调整电源相序即可。

4、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。

5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

6、电机应保证润滑良好，每运行二周左右补充锂基润滑脂(ZL-3)一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

日常保养

1、启动前:

⑴、检查粗网及细网有无破损

⑵、检查运输支撑是否拆除

2、启动时:

⑴、注意有无异常杂音

⑵、电流是否稳定

⑶、振动有无异状

3、使用后:每次使用完毕即清理干净

定期保养

定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。

安装调试和试运转

(一)安装:

⒈机器安装前，首先按照装箱单检查零部件是否齐全和损坏。

⒉按照安装图进行设备安装，基础应有足够的刚度和强度，以支承振动筛的全部动负荷和静负荷。

⒊确保筛箱与料斗、溜槽等非运动件之间应保持最小75mm的间隙。

⒋安装时，筛箱的四角要水平。

(二)调整与试运转:

⒈弹簧必须处于垂直状态，弹簧上支座与弹簧接触面必须成水平状态，调整好后用螺栓把弹簧上支座固定在筛箱耳轴上，然后焊成一体。

⒉空载试动转时间不低于2小时，空载试运转合格后，可投入负载试运转，负载试车可按工艺试车要求进行。

使用说明

电机使用说明:

本系列电机满足下列条件时，能连续输出额定激振力。

⒈振动加速度:不超过7g(g:重力加速度)

⒉环境温度:不超过40℃

⒊海拔:不超过1000m

⒋电源频率:50Hz

⒌电压:380V

⒍温升:小于80K(电阻法)
